제품 정보

이름: TR 스테이션 포스트 절연체
유형: TR208 스테이션 포스트 절연체
관련 유형: TR202, TR205, TR208, TR210
전압 범위: 11kV~36kV
표준: ANSI C29.9
절연체의 그레이즈 색상: 갈색 또는 회색
기계적 고장 하중: 8.9kN,10kN
재질: 알루미나 및 실리카 도자기
응용 프로그램: 변전소 및 개폐기

제품 소개

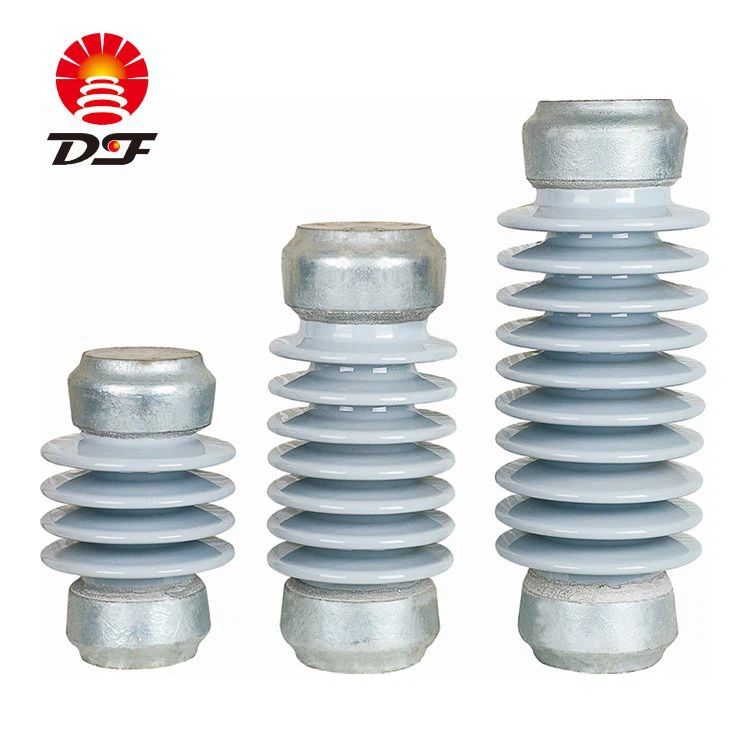

TR Station Post Insulator는 발전소에서 생성된 전력을 안전하고 안정적으로 분배하는 데 매우 중요합니다. 발전소 및 변전소의 전력 취급 장비와 지원 케이블 및 기타 장비에서 발견되는 스테이션 포스트(SP)는 지면에서 격리됩니다. 또한 당사 제품은 주로 도자기 부품, 주철 캡 및 플랜지가 있는 마운팅 피트로 구성됩니다. 일반적으로 35kV 이하의 전압 레벨에서 사용됩니다. 더 의외인 점은 이 제품이 가져다주는 기계적 강도가 높아 쉘 표면에 외력이 가해져도 쉽게 크랙이 생기지 않고 안정성과 내구성이 장점이라는 점이다. 사용 중에도 일정한 상태를 유지할 수 있고, 이 제품의 노화 속도가 다른 제품보다 느리기 때문에 대다수의 소비자에게 더 인기가 있습니다.

제품 이점

TR 스테이션 포스트 절연체는 일반적으로 가공 송전선로에서 도체를 지지하고 전류가 접지로 되돌아가는 것을 방지하는 두 가지 기본 역할을 하는 실리콘 또는 세라믹으로 만들어집니다. 이 두 가지 기능이 보장되어야 합니다. 이 제품은 환경 및 전기 부하 조건의 변화로 인한 섬락 고장으로 인해 고장나서는 안 됩니다. 그렇지 않으면 기능을 상실하여 전체 라인의 사용 및 서비스 수명을 손상시킵니다. 마지막으로 이 제품은 내오염성과 내충격성이 우수합니다.

기술 사양:

ANSI 클래스		TR202	TR205	TR208	TR210	TR214
연면 거리(mm)		267	394	610	940	1092
캔틸레버 강도(kN)		8.9	8.9	8.9	8.9	8.9
인장강도(kN)		22	22	22	31	35
비틀림 강도(Nm)		6000	791	904	1130	1356
압축강도(kN)		-	44.5	44.5	66.7	66.7
전원 주파수 플래시오버 전압(kV)	마른	-	85	110	145	170
전원 주파수 플래시오버 전압(kV)	젖은	-	55	75	100	125
임계 임펄스 플래시오버 전압(kV)	위치	105	125	170	225	280
임계 임펄스 플래시오버 전압(kV)	부정	-	200	250	290	340
상용주파 내전압(kV)	마른	-	50	70	95	120
상용주파 내전압(kV)	젖은	30	45	60	80	100
임펄스 내전압(kV)		95	110	150	200	250
